金士达K-3122结构胶AB胶水强力胶冷焊胶高强度丙烯酸焊接剂粘接金属塑料陶瓷木头 - 环氧胶 - 产品展示

环氧胶

金士达K-3122结构胶AB胶水强力胶冷焊胶高强度丙烯酸焊接剂粘接金属塑料陶瓷木头

金士达K-3122是一款低气味透明的快速固化高强度丙烯酸结构胶，本产品固化后具非常高的剪切强度、高抗剥离强度粘接力，类似焊接的效果，俗称冷焊胶。应用于所有的金属（含电镀）、陶瓷、玻璃和硬质塑料的接着固定。推荐应用于各种消费电子产品，机械装配，电梯等要求高强度并快速装配的行业。

产品详情

产品特色
1.三分钟快速固定，提升效率。
2.能粘接几乎所有材质。
3.高拉伸强度和剪切强度。

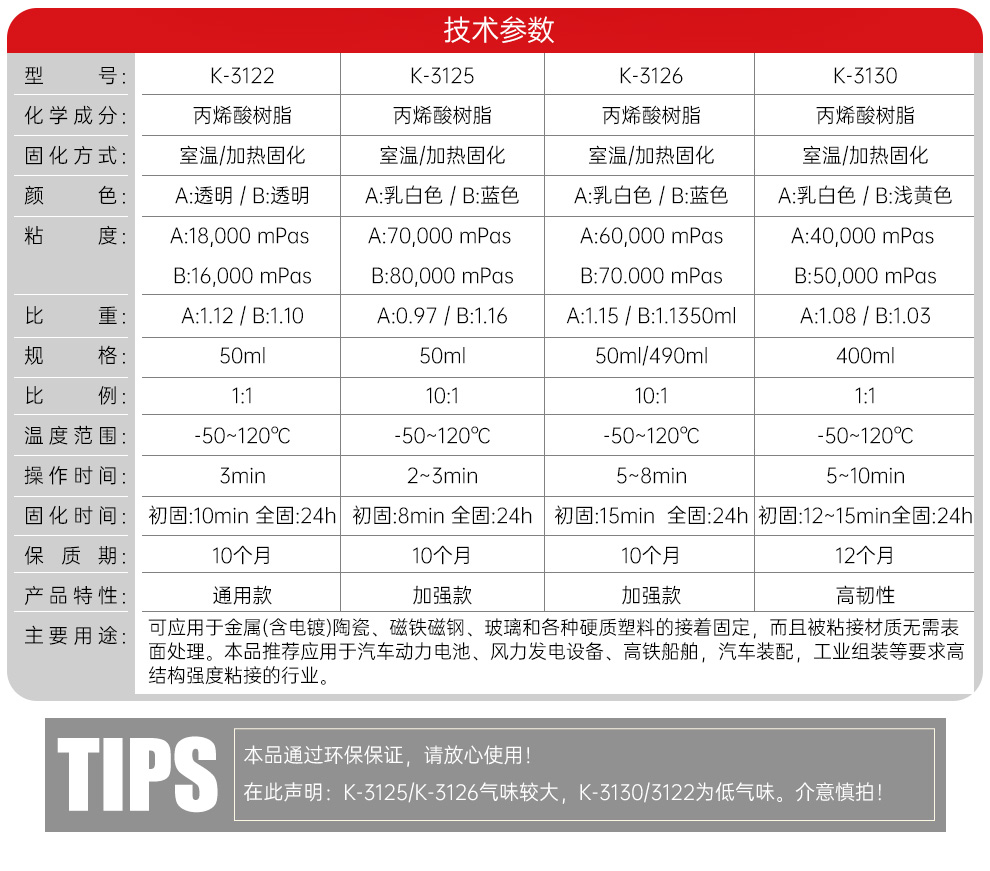

树脂规格

A剂 B剂

外观液体液体

颜色透明或浅黄色透明

黏度 18,000 16,000

比重 1.12 1.10

工作温度℃：-50～120

硬化条件

混合比例 (A：B), 体积比 1：1

混合比例 (A：B), 重量比 1：1~0.95

可使用时间, 25 oC / min 3

表面硬化时间, 5g, 25 oC / min 10

完全硬化时间, 25 oC / days 1

成品性质：

玻璃转移温度, (DSC) oC 55

硬度 (Durometer), Shore D 81

接着强度, Al vs. Al (25 oC), MPA 20

抗张强度, MPa 42

断裂伸长量, ％ 3.5

抗弯曲强度, MPa 68

压缩强度, MPa 72

热劣解温度 (TGA 10 oC /min) oC 332

体积电阻, ohm-cm 5*1015

表面电阻, ohm 5*1014

*固化条件：25 oC / 7天

使用方法
1.所接着的表面应该干净清洁。建议先用有机溶剂擦拭表面，防止灰尘、油质和脱膜剂影响树脂的接着效用。
2.以重量比1：1的比例充分混合约15秒，直到颜色均匀后再使用。
3.混合后需要在可使用时间内用完。请勿一次大量混合，避免放热量过大损坏零件。
4.将本产品均匀的涂布在待接着的表面上，以获得最大的接着强度。
5.使用双液型胶管胶枪来混合透明快干型时，请注意选择合适的混合嘴。

包装储存：
本产品为50ml塑料管包装，产品应在室温下密封贮存，温度8-18度为最佳，防止在高温环境中暴露，远离火源，本产品在原包装内，储存期为10个月。

说明：
以上数据是依据我们广泛实验所得，但由于实际应用的多样性，应用条件不是我们所能控制，所以用户在使用前需进行试验以确认本品是否适用。金士能公司不担保特定条件下使用我公司产品出现的问题,不承担任何直接、间接或意外损失的责任。用户在使用过程中遇到什么问题,可以和我公司技术服务部联系,我们将竭力为您提供尽可能的帮助。
